Erdungsblock für 5 HF-Kabel
Artikelnummer: ERD5 | Artikelreferenz: 401101 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 5 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 61 |
| Schienenlänge | 78 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungsschiene für 6 HF-Kabel
Artikelnummer: ERD6N | Artikelreferenz: 401102 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 6 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 21 |
| Schienenlänge | 197 |
| Schienenstärke | 19 |
| Werkstoff | Stahl |
Erdungswinkel für 7 HF-Kabel
Artikelnummer: ERD7N | Artikelreferenz: 401103 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 7 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 61 |
| Schienenlänge | 102 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungswinkel für 9 HF-Kabel
Artikelnummer: ERD9N | Artikelreferenz: 401104 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 9 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 61 |
| Schienenlänge | 126 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungswinkel für 11 HF-Kabel
Artikelnummer: ERD11N | Artikelreferenz: 401105 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 11 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 61 |
| Schienenlänge | 152 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungswinkel für 13 HF-Kabel
Artikelnummer: ERD13N | Artikelreferenz: 401106 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 13 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 61 |
| Schienenlänge | 175 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungswinkel für 17 HF-Kabel
Artikelnummer: ERD17N | Artikelreferenz: 401107 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 17 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 61 |
| Schienenlänge | 222 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungswinkel für 21 HF-Kabel
Artikelnummer: ERD21N | Artikelreferenz: 401108 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 21 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 80 |
| Schienenlänge | 235 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungswinkel für 27 HF-Kabel
Artikelnummer: ERD27N | Artikelreferenz: 401109 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Datenblatt_ERD_Erdungswinkel.pdf
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 27 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 80 |
| Schienenlänge | 235 |
| Schienenstärke | 56 |
| Werkstoff | Stahl |
Erdungsblock für 2 HF-Kabel
Artikelnummer: ERD2N | Artikelreferenz: 401110 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 2 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 25 |
| Schienenlänge | 100 |
| Schienenstärke | 27 |
| Werkstoff | Stahl |
Erdungsblock für 4 HF-Kabel
Artikelnummer: ERD4N | Artikelreferenz: 401111 | EAN: 8420000000000
Zum Anschluss von Koaxialleitungen an einen Potentialausgleich und spannungsfreies Arbeiten an aktiven Bauteilen.
Technische Details
| Abstand zur Montageplatte | - |
| Anschlussmaß Anschlussvorrichtung | - |
| Anzahl der Anschlüsse | 4 |
| Bemessungsstrom | - |
| Isolierter Einbau | nein |
| Max. Anziehdrehmoment | - |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Montageart | Direktmontage |
| Oberfläche der Kontaktschiene | verzinkt |
| Schienenbreite | 25 |
| Schienenlänge | 147 |
| Schienenstärke | 27 |
| Werkstoff | Stahl |
Überspannungsschutz 0 - 3000 MHz
Artikelnummer: USS3000N | Artikelreferenz: 494702 | EAN: 8420000000000
Den Blitzschutz installieren Sie am besten kurz nach der Antenne, um Blitzeinschläge die Antennen beschädigen könnten auf den Boden umzuleiten. Der Blitzschutz kann in einem am Mast befestigen Außengehäuse montiert werden. (Ref. 4163).
https://global.televes.com/product-sheet/de/494702.pdf
Technische Details
4 fach Überspannungsschutz bestehend aus 4x USS3000
Artikelnummer: USS4300 | Artikelreferenz: 494710 | EAN: 8420000000000
Der USS4300 ist ein Überspannungsableiter mit 4x F-Anschluss, für DVB-S/S2/T/T2/C Signale. Bei Bedarf ist der Ableiter einfach um einen weiteren USS3000 zu erweitern.
Technische Details
| Ableiterüberwachung | - |
| Anschluss 1 | F-Connector |
| Anzahl der Leiter (ohne Erde) | 1 |
| Baubreite | 21 mm |
| Blitzstoßstrom (10/350 µs) | 10 kA |
| Erdung über | sonstige |
| Explosionsgeprüfte Ausführung | nein |
| Frequenz | 5 MHz |
| Frequenz | 3000 MHz |
| Grenzfrequenz | - MHz |
| Höchste Dauerspannung AC | - V |
| Höchste Dauerspannung DC | 90 V |
| Mit Fernmeldekontakt | - |
| Montageart | Connector/Kabeladapter |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | - A |
| Nennspannung AC | - V |
| Nennspannung DC | - V |
| Schutzart (IP) | IP20 |
| Schutzpegel | - V |
| Schutzpegel Ader/Ader | - V |
| Schutzpegel Ader/Erde | - V |
| Schutzpegel Ader/Signalground | - V |
| Schutzpegel Signalground/Protectiveground | - V |
| Trennmöglichkeit des Signalkreises | nein |

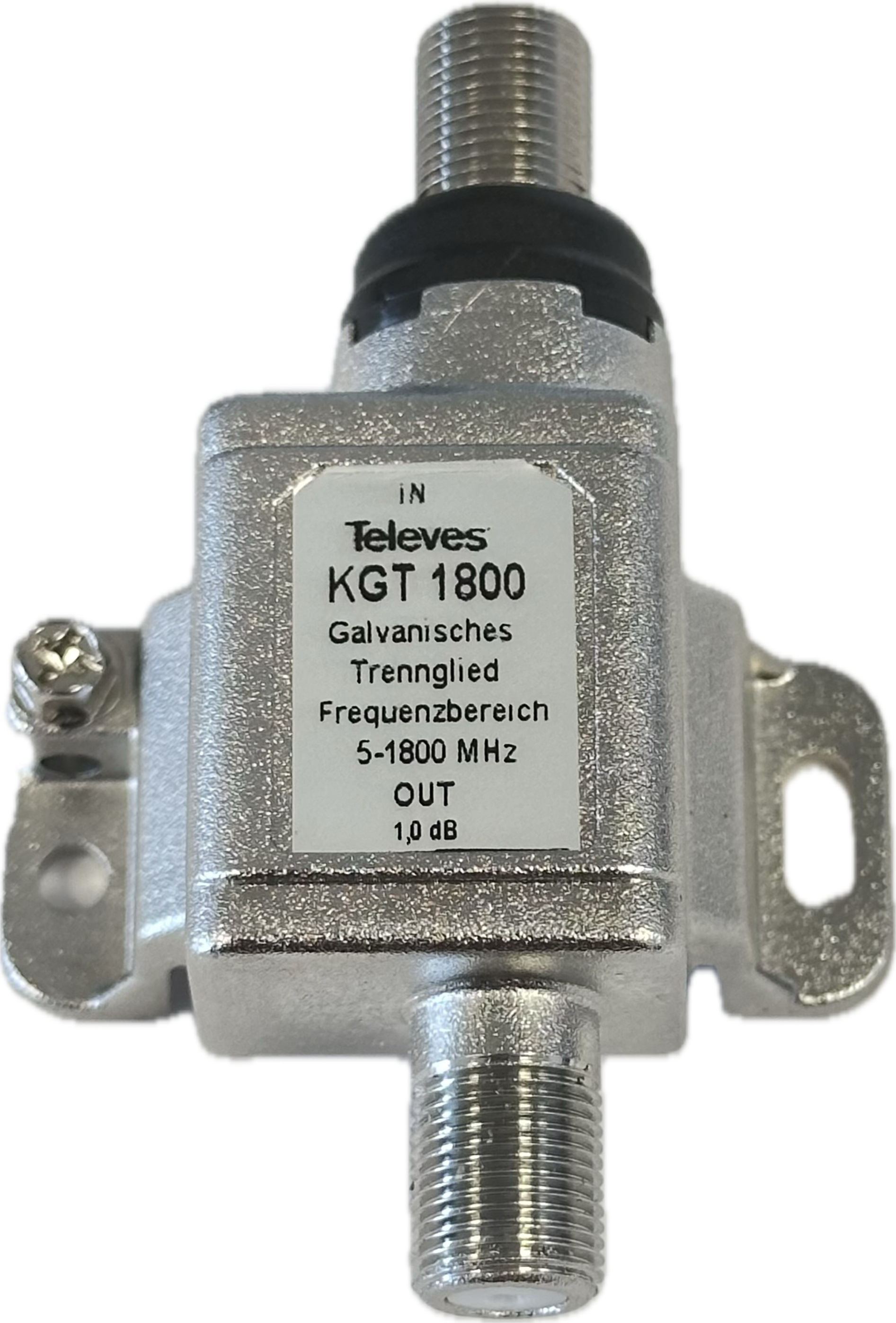

Galvansches Trennglied 5-1800 MHz incl. Gehäuse
Artikelnummer: KGT1800 | Artikelreferenz: 494720 | EAN: 8420000000000
Das galvansche Trennglied KGT1800, Frequenz 5 - 1800 MHz, dient zur kapazitiven Trennung des Innenleiters und der Schirmung zur Vermeidung von Ausgleichströmungen zwischen unterschiedlichen Potentialen. Das Trennglied wird am Übergabepunkt eingesetzt und mit dem Potentialausgleich des Gebäudes verbunden. Das Trennglied wird incl. AP-Gehäuse geliefert. Abmessungen mit Gehäuse BxHxT: 150x60x40 mm
Technische Details
| Ausführung | Netzfilter |
| Breite | 150 |
| Höhe | 60 |
| Tiefe | 40 |
Blitz- und Überspannungsschutz-Set, Typ 1 und Typ 3
Artikelnummer: UGF13-1 | Artikelreferenz: 494801 | EAN: 8420000000000
Der UGF13-1 ist ein fernspeise-tauglicher Kombi-Ableiter mit F-Anschluss für 75Ohm SAT- u.BK-Anlagen. Der Ableiter entspricht den erhöhten Schirmungsanforderungen der Klasse A nach EN 50083-2. Der Kombi-Ableiter mit integriertem Messausgang besteht aus Blitzstrom-Ableiter Typ1 (Grobschutz) und Überspannungs-Ableiter Typ3 (Feinschutz) und ist für die platzsparende Installation in allen gängigen TV- und Sat-Anwendungen geeignet. Prüfnorm / Zulassung EN61643-21. Abmessungen LxBxH = 14,5 x 4 x 9 cm.
Technische Details
| Ableiterüberwachung | nein |
| Anschluss 1 | F-Connector |
| Anzahl der Leiter (ohne Erde) | 1 |
| Baubreite | 36 mm |
| Blitzstoßstrom (10/350 µs) | 2.5 kA |
| Erdung über | separater Leiter |
| Explosionsgeprüfte Ausführung | nein |
| Frequenz | 5 MHz |
| Frequenz | 2400 MHz |
| Grenzfrequenz | - MHz |
| Höchste Dauerspannung AC | - V |
| Höchste Dauerspannung DC | 24 V |
| Mit Fernmeldekontakt | nein |
| Montageart | Hut-/G-Schiene TH35/G32 |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 2 A |
| Nennspannung AC | - V |
| Nennspannung DC | - V |
| Schutzart (IP) | sonstige |
| Schutzpegel | 230 V |
| Schutzpegel Ader/Ader | - V |
| Schutzpegel Ader/Erde | - V |
| Schutzpegel Ader/Signalground | - V |
| Schutzpegel Signalground/Protectiveground | - V |
| Trennmöglichkeit des Signalkreises | nein |
Galvansches Trennglied für BK-Anlagen
Artikelnummer: KGT862 | Artikelreferenz: X4270 | EAN: 4030000000000
Das galvansche Trennglied KGT862 dient zur kapazitiven Trennung des Innenleiters und der Schirmung zur Vermeidung von Ausgleichströmungen zwischen unterschiedlichen Potentialen. Das Trennglied wird am Übergabepunkt eingesetzt und mit dem Potentialausgleich des Gebäudes verbunden. Abmessungen BxHxT 85x85x40 mm
Datenblatt_SHP4-86_KAZ11_KGT.pdf
Technische Details
| Ausführung | Netzfilter |
| Breite | - |
| Höhe | - |
| Tiefe | - |
Aufputzgehäuse für KGT862
Artikelnummer: KGTGH862 | Artikelreferenz: X4271 | EAN: 4030000000000
Gehäuse zur Montage und Abdeckung des galvanschen Trenngliedes KGT862
Datenblatt_SHP4-86_KAZ11_KGT.pdf
Technische Details
