Abschließbares Gehäuse mit Montageplatte und Schlüssel BxHxT: 300x400x200 mm
Artikelnummer: MPTGH34 | Artikelreferenz: 5893 | EAN: 4030000000000
Die abschließbaren Gehäuse beinhalten je eine Montageplatte. Sie werden mit einer 3Punkt Verschliessung und einem Schlüssel geliefert. Nach erfolgter Montage der Bauteile, vor Ort oder in der Werkstatt, wird das Gehäuse auf die Montagelochplatte geschraubt. Somit ist eine Fremdeinwirkung auf die Verteilung ausgeschlossen. Das Gehäuse verfügt weiter über Öffnungen an den schmalen Gehäuseseiten zur Kabeleinführung(Größe 130 x 50 mm) und eine Verbindung, Leitung 120cm, zwischen Türe und Gehäuse für den Potentialausgleich. Abmessungen: B300xH400xT200 mm
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | - |
| Anzahl der Module | 1 |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | geschlossen |
| Breite | 300 mm |
| Breite in Teilungseinheiten | 49 |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | 200 mm |
| Farbe | grau |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | ja |
| Höhe | 400 mm |
| Innentiefe | 200 mm |
| Materialstärke Gehäuse | 1.2 |
| Materialstärke Tür/Deckel | 15 mm |
| Mit Montageplatte | ja |
| Mit Schloss | ja |
| Montageart | sonstige |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 200 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montagelochplatte 300x400 mm Wandabstand 19 mm
Artikelnummer: MPTLP34 | Artikelreferenz: 5894 | EAN: 4030000000000
Montagelochplatte zur Installation von Multischaltern, BK-Verstärker und Erdungswinkeln. Die Bauteile werden direkt auf die Metallplatte mit 3mm Blechschrauben befestigt und sind daher sofort mit dem Potenzialausgleich über Erdungsschraube verbunden. Abmessungen: Breite 300 x Höhe 400 mm, Wandabstand 19 mm
Technische Details
| Breite | 300 mm |
| Höhe | 400 mm |
| Lochung | ja |
| Oberflächenschutz | lackiert |
| Werkstoff | Stahl |
Steckdosenleiste 19?? 1HE, 8-fach Schuko 16A
Artikelnummer: USDL8 | Artikelreferenz: 533001 | EAN: 8420000000000
Stromverteilereinheit (PDU) für 19? Schränke 1HE mit 8 Schukosteckdosen Stromverteilereinheit (PDU) mit 8 Schukosteckdosen 16A zur Stromversorgung von Geräten, die in einem 19"-Rack installiert sind. Es nimmt 1HE Höhe ein und verfügt über einen Leuchtmelderschalter mit Schutzabdeckung.
Technische Details
| Aderquerschnitt | - |
| Antibakterielle Behandlung | nein |
| Anzahl der Anschlüsse USB | - |
| Anzahl der Kaltgeräte-Steckdosen | - |
| Anzahl der Multistandard-Steckdosen universal | - |
| Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) | 8 |
| Anzahl der sonstigen Steckdosen | - |
| Anzahl der Steckdosen Britische Norm BS1363 | - |
| Anzahl der Steckdosen CEE 7/1 (ohne Schutzkontakt) | - |
| Anzahl der Steckdosen CEE 7/16 (EURO) | - |
| Anzahl der Steckdosen Dänische Norm (Erdungsstift) | - |
| Anzahl der Steckdosen Französische Norm Typ E | - |
| Anzahl der Steckdosen Italienische Norm Typ Bipasso | - |
| Anzahl der Steckdosen Italienische Norm Typ P11 | - |
| Anzahl der Steckdosen Italienische Norm Typ P17 | - |
| Anzahl der Steckdosen Italienische Norm Typ P30 | - |
| Anzahl der Steckdosen mit Erdungsstift | - |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | - |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | - |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | - |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | - |
| Anzahl der Steckdosen Type NEMA | - |
| Art des Netzanschlusses | Stecker CEE 7/4 (Typ F) |
| Ausführung der Oberfläche | - |
| Ausführung des Steckers | abgewinkelt |
| Direkt steckbar (ohne Leitung) | ja |
| Einsatztemperatur | - |
| Farbe | schwarz |
| FI-Schalter | nein |
| Gehäuseform | rechteckig |
| Halogenfrei | nein |
| IFTTT-Unterstützung verfügbar | - |
| Kompatibel mit Amazon Alexa | - |
| Kompatibel mit Apple HomeKit | - |
| Kompatibel mit Google Assistant | - |
| Länge der Zuleitung | 3 |
| Max. Anschlussleistung | 3840 |
| Mit Deckel | nein |
| Mit Ein-/Ausschalter | ja |
| Mit Feinsicherung | nein |
| NEMA-Code | - |
| Nennstrom | 16 |
| Netzentstörfilter | nein |
| Oberflächenschutz | lackiert |
| RAL-Nummer (ähnlich) | 9005 |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP20 |
| Transparent | nein |
| Überspannungsschutz | nein |
| Überstromschutz | nein |
| Verdrehter Zentraleinsatz | ja |
| Werkstoff | Metall |
| Werkstoffgüte | Aluminium |
| Winkel verdrehter Zentraleinsatz | 30° |
Steckdosenleiste 19?? 1HE, 6-fach Schuko 16A
Artikelnummer: USDL6SA | Artikelreferenz: 533002 | EAN: 8420000000000
Stromverteilereinheit (PDU) mit 6 SchukoSteckdosen 16A zur Stromversorgung von Geräten, die in einem 19"-Rack installiert sind. Das Gerät ist mit einem Schutzschalter ausgestattet, der die an das Panel angeschlossenen Geräte elektrisch schützt. Wird eine Stromspitze oder ein hoher Temperaturanstieg festgestellt, schaltet das Gerät automatisch den Stromkreis ab und verhindert so den Stromdurchfluss. Dadurch wird auch die Gefahr von Bränden durch elektrische Fehler verringert. Die Stromverteilereinheit verwendet 1 HE in der Höhe.
Technische Details
Steckdosenleiste 19?? 1HE, 8-fach Kaltgerätest,16A
Artikelnummer: USDL8C13 | Artikelreferenz: 533003 | EAN: 8420000000000
Stromverteilereinheit (PDU) mit 8 IEC C13-Steckdosen 16A zur Stromversorgung von Geräten, die in einem 19"-Rack installiert sind.Die IEC-Steckdosen des Typs C13 eignen sich besonders für den Anschluss von Computernetzwerken, da sie einer internationalen Norm entsprechen, die für Computer, Server, Schalter, Peripheriegeräte usw. weit verbreitet ist. So können verschiedene Geräte unabhängig von den Netzsteckdosen der einzelnen Geräte angeschlossen werden. Das Bedienfeld wird über einen Schuko-Stecker an das Stromnetz angeschlossen. Die Stromverteilereinheit nimmt 1 HE Höhe ein und verfügt über einen Leuchtmeldeschalter mit Schutzabdeckung.
Technische Details
Thermostat für Lüfter MSR-L600 und MSR-L800 für 19" - Schrank
Artikelnummer: WR60 | Artikelreferenz: 533005 | EAN: 8420000000000
Temperaturrregler 0...60º für Einbau in ein 19? Rack. Kontaktloser Thermostat für die Temperaturkontrolle im Inneren der Racks. Wenn die Temperatur den eingestellten Schwellenwert überschreitet, schließt sich der Thermostatkontakt und aktiviert die daran angeschlossenen Lüftungselemente. Der Einbau eines Thermostats verbessert die Energie- effizienz, da die Ventilatoren nur bei Bedarf aktiviert werden. Dadurch wird unnötiger Verbrauch vermieden und die Lebensdauer des Lüftungssystems durch die Verkürzung der Betriebszeit erhöht.
Technische Details
| Ausführung | Thermostat |
| Ausführung der Schaltfunktion | Schließer (NO) |
| Bemessungsspannung AC 50 Hz | 120 |
| Bemessungsspannung AC 50 Hz | 250 |
| Bemessungsspannung AC 60 Hz | - |
| Bemessungsspannung DC | - |
| Bemessungsstrom In | 10 |
| Einstellbarer Ansprechwert für relative Luftfeuchtigkeit | - |
| Einstellbereich Temperatur | - |
| Mit Digital-Anzeige | nein |
| Montageart | Klemmbefestigung |
Rahmen für Rack für 10" - 19" 8HE
Artikelnummer: MRA1019-8 | Artikelreferenz: 533101 | EAN: 8420000000000
8HE hohes Gehäuse für die Wand- oder Lochplattenmontage. Es wurde für die Unterbringung von Paneelen und Boards entwickelt, hauptsächlich für die Organisation von Anschlüssen. Der Rahmen besteht aus einer kompakten und handlichen Struktur, die die Montage und Platzierung erleichtert. Er ist eine praktische, kosteneffiziente und vielseitige Lösung für Infrastrukturen, die kein komplettes Rack erfordern, und reduziert den Raumbedarf der Installation erheblich. Die übliche Anwendung des Rahmens ist die Aufnahme von 10"- bis 19" Paneelen, aber durch sein zweiteiliges, modulares Format kann die Breite des Racks je nach Bedarf angepasst werden. Das Gehäuse ist an beiden Enden mit zwei kleinen Löchern für den Einbau in Lochbleche versehen.Außerdem ist an jedem Ende des Sockels ein größeres zentrales Loch für die Wandmontage vorgesehen. Abmessungen (H x T): 370mm x 103mm
Technische Details
Wand-/Bodenschrank 10" 6U (+2U extra)
Artikelnummer: MSR106M | Artikelreferenz: 533104 | EAN: 8420000000000
Der Rackschrank ist für die Unterbringung von Geräten oder als Netzwerkanschlusspunkt konzipiert, so dass sie unter einer sicheren Struktur (Stahl) und unter Verschluss geschützt sind. Der Schrank hat einen oberen und einen unteren Zugang für die Kabelführung und verfügt über klappbare Seiten, um die Arbeit im Rack zu erleichtern. Der Schrank hat eine Gesamtgröße von 8 HE, d. h. 6 HE mit zusätzlichen 2 HE oben und unten. Außerdem ist er mit 1 Rack-Fach zur Unterbringung von Geräten und 1 Einschub zur Aufnahme von bis zu 12 Anschlüssen ausgestattet. Das mitgelieferte Fach ermöglicht das Einsetzen von RJ45-Datenbuchsen, "F"-Buchse-"F"-BuchseAdaptern für Koaxialkabel (Art.Nr. FKV100KEY) und Keystone-Modulen für Glasfaser (Art.Nr. OKM und OKMSCAPC).
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533104.pdf
Technische Details
| Anzahl der Einlegeböden | - |
| Anzahl der Schubladen | - |
| Anzahl der Türen linksdrehend | 1 |
| Anzahl der Türen rechtsdrehend | - |
| Breite | 350 |
| Fahrbar | nein |
| Höhe | 372 |
| Material Front | Stahl |
| Material Korpus | Stahl |
| Mit Ablage | nein |
| Mit Garderobenstange | nein |
| Tiefe | 300 |
Rackschrank 19" 6HE 600x450mm demontiert
Artikelnummer: MSR196B | Artikelreferenz: 533105 | EAN: 8420000000000
Der 19? Rackschrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Das Gesamt-Aufnahmevermögen ist 8HE, und zwar 6HE und zusätzliche 2HE bei Nutzung der oberen und unteren Enden. Ausgelegt für die Wand- oder Bodenmontage.
https://global.televes.com/product-sheet/de/533105.pdf
Technische Details
Montageschrank 19" 6HE
Artikelnummer: MSR196 | Artikelreferenz: 533106 | EAN: 8420000000000
Unsere 19" Montageschränke bieten eine flexible und umfassende Lösung für beispielsweise Netzwerinstallationen. Sie sind aus verzinktem Stahl und einem bleifreien Polyesterharz, das eine hohe Beständigkeit und Haltbarkeit gewährt gefertigt. Weitere Highlights sind abschließbare Sicherheitsglastür mit abnehmbaren Seitenteilen, alle Modelle (außer MSR1924) sind für eine Wand- und freistehende Montage geeignet. Für Innenmontage (IP20).
Technische Details
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 1 |
| Anzahl der Module | 7 |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | 1 |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | 400 mm |
| Farbe | schwarz |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 380 mm |
| Innentiefe | 350 mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | 9005 |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 400 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahlblech/Kunststoff |
Rackschrank 19" 8HE 600x450mm demontiert
Artikelnummer: MSR198B | Artikelreferenz: 533107 | EAN: 8420000000000
Der 19? Rackschrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Das Gesamt-Aufnahmevermögen ist 10HE, und zwar 8HEund zusätzliche 2HE bei Nutzung der oberen und unteren Enden. Ausgelegt für die Wand- oder Bodenmontage.
https://global.televes.com/product-sheet/de/533107.pdf
Technische Details
Montageschrank 19" 8HE
Artikelnummer: MSR198 | Artikelreferenz: 533108 | EAN: 8420000000000
Unsere 19" Montageschränke bieten eine flexible und umfassende Lösung für beispielsweise Netzwerinstallationen. Sie sind aus verzinktem Stahl und einem bleifreien Polyesterharz, das eine hohe Beständigkeit und Haltbarkeit gewährt gefertigt. Weitere Highlights sind abschließbare Sicherheitsglastür mit abnehmbaren Seitenteilen, alle Modelle (außer MSR1924) sind für eine Wand- und freistehende Montage geeignet. Für Innenmontage (IP20).
Technische Details
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 1 |
| Anzahl der Module | 7 |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | 1 |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | 400 mm |
| Farbe | schwarz |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 460 mm |
| Innentiefe | 350 mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | 9005 |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 400 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahlblech/Kunststoff |
Rackschrank 19" 13HE 600x450mm demontiert
Artikelnummer: MSR1913B | Artikelreferenz: 533112 | EAN: 8420000000000
Der 13+2HE Rackschrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Das Gesamt-Aufnahmevermögen ist 15HE, und zwar 13HE und zusätzliche 2HE bei Nutzung der oberen und unteren Enden. Ausgelegt für die Wand- oder Bodenmontage.
https://global.televes.com/product-sheet/de/533112.pdf
Technische Details
Montageschrank 19" 13HE
Artikelnummer: MSR1913 | Artikelreferenz: 533113 | EAN: 8420000000000
Unsere 19" Montageschränke bieten eine flexible und umfassende Lösung für beispielsweise Netzwerinstallationen. Sie sind aus verzinktem Stahl und einem bleifreien Polyesterharz, das eine hohe Beständigkeit und Haltbarkeit gewährt gefertigt. Weitere Highlights sind abschließbare Sicherheitsglastür mit abnehmbaren Seitenteilen, alle Modelle (außer MSR1924) sind für eine Wand- und freistehende Montage geeignet. Für Innenmontage (IP20).
Technische Details
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 1 |
| Anzahl der Module | 14 |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | 2 |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | 400 mm |
| Farbe | schwarz |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 690 mm |
| Innentiefe | 350 mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | 9005 |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 400 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahlblech/Kunststoff |

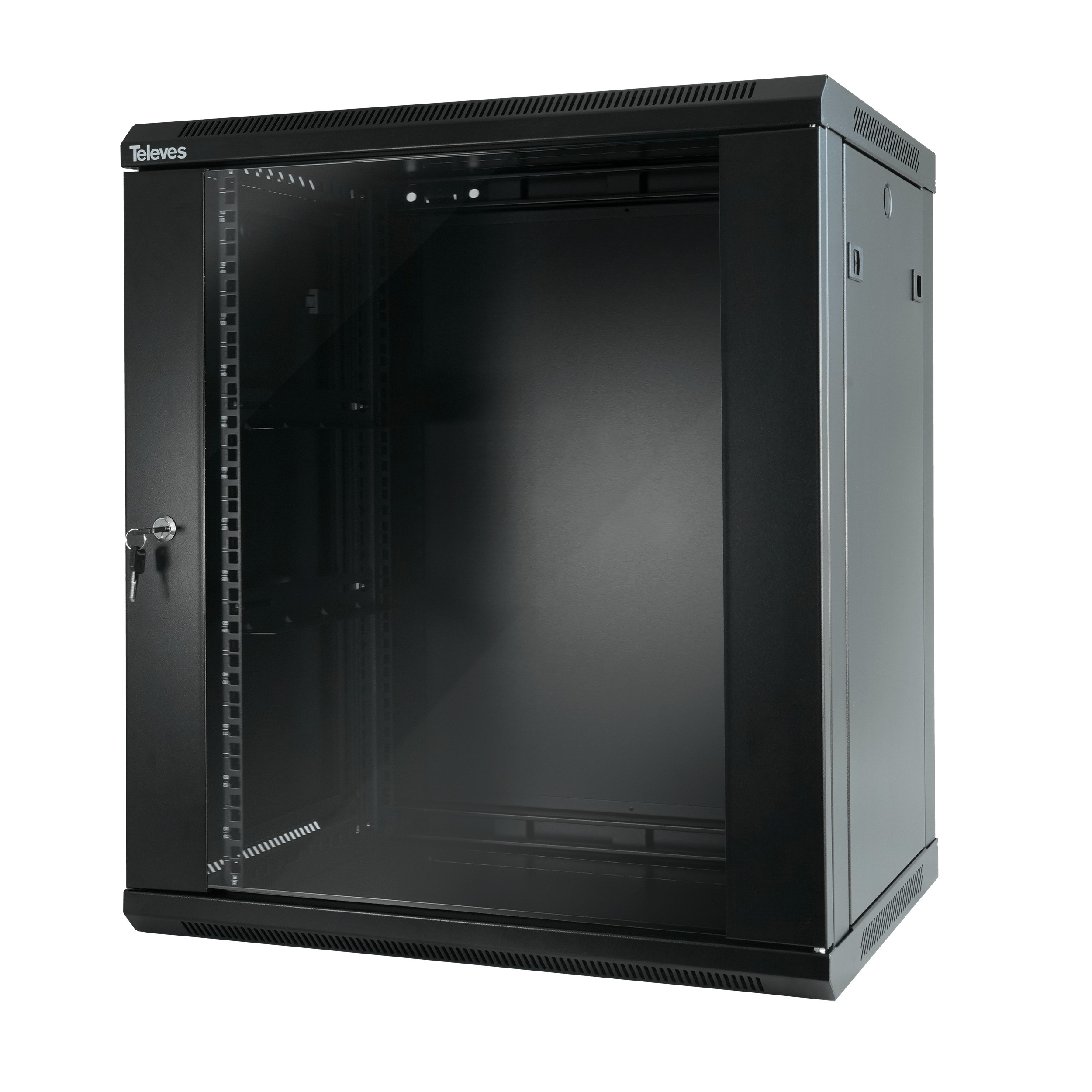

Rackschrank 19" 15HE 600x450mm demontiert
Artikelnummer: MSR1915B | Artikelreferenz: 533114 | EAN: 8420000000000
Der 15+2HE Rackschrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Das Gesamt-Aufnahmevermögen ist 17HE, und zwar 15HE und zusätzliche 2HE bei Nutzung der oberen und unteren Enden. Ausgelegt für die Wand- oder Bodenmontage.
Technische Details

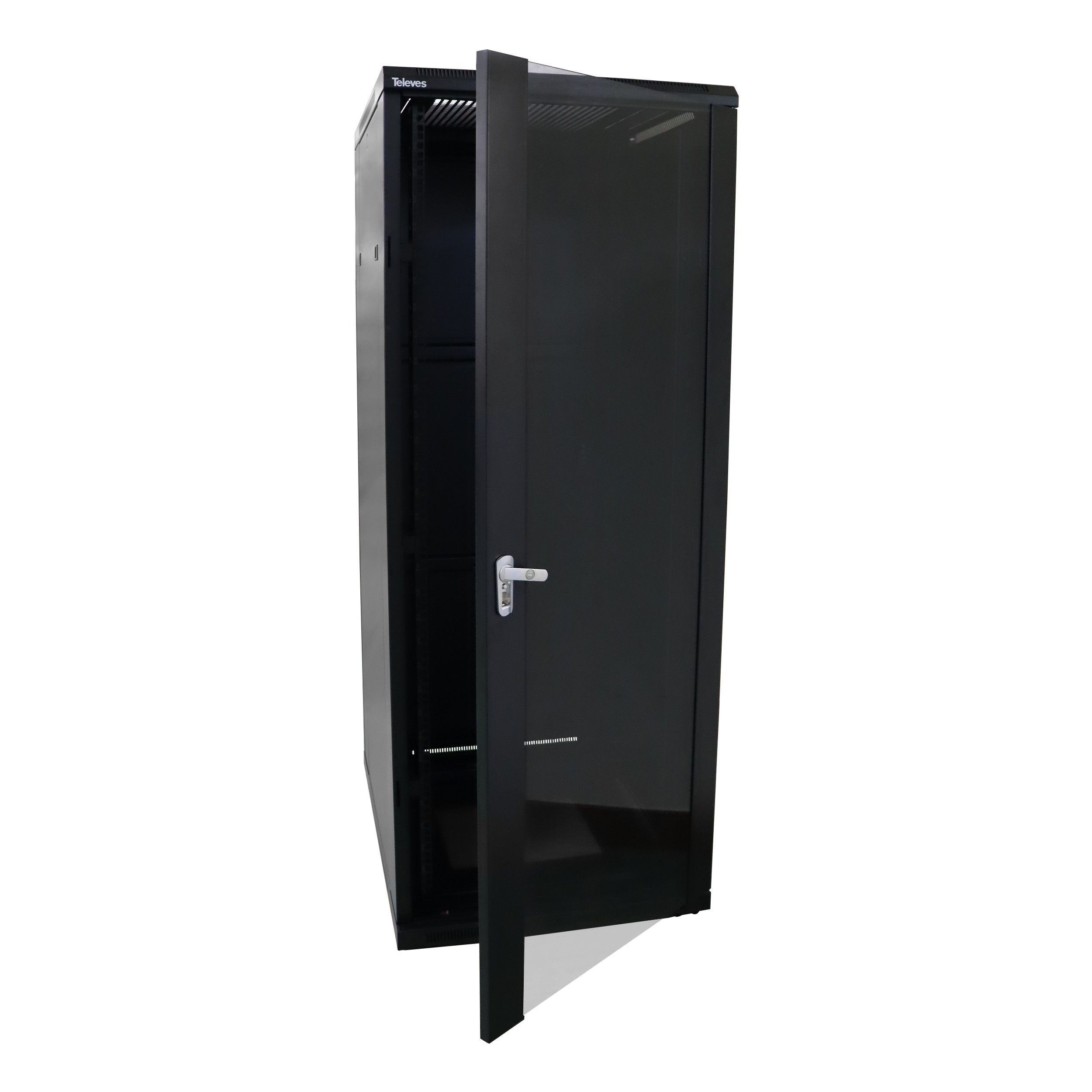

Rackschrank 19" 15HE 600x771x450mm
Artikelnummer: MSR1915 | Artikelreferenz: 533115 | EAN: 8420000000000
Der 19" Montageschrank mit 17 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel -Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Das Aufnahmevermögen liegt bei 15 HE, dieses kann bei Nutzung der oberen und unteren Enden um 2 HE auf 17 HE erhöht werden. Der Schrank kann sowohl für Wand- oder Bodenmontage verwendet werden. Abmessungen (B x H x T): 600mm x 771mm x 450mm / Gewicht: 33kg
Technische Details
| Anzahl der Höheneinheiten (HE) | 17 |
| Anzahl der Türen | 1 |
| Art der Lüftung | ohne |
| Ausführung | sonstige |
| Ausführung der Oberfläche | lackiert |
| Ausführung der Profilschiene | L-förmig |
| Breite | 600 |
| Farbe | schwarz |
| Höhe | 771 |
| Material Fronttür | Glas |
| Material Rücktür | - |
| Max. Belastbarkeit | - |
| Mit Dachblech | ja |
| Mit Erdung | nein |
| Mit Fronttür | ja |
| Mit rückseitiger Tür | nein |
| Mit Seitenwänden | ja |
| Mit Sichttür | ja |
| Mit Sockel | nein |
| Mit vertikaler Kabelführung | nein |
| Montage-Ebene | vorne |
| RAL-Nummer | 9004 |
| Rastermaß | 482,6 mm (19 Zoll) |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Tiefe | 450 |
| Verriegelung der Fronttür | Ein-Punkt |
| Verriegelung der Rücktür | - |
| Werkstoff | Stahl |
| Zerlegbar | nein |
Montageschrank 19", 15U, 600 x 600mm
Artikelnummer: MSR1915-66 | Artikelreferenz: 533116 | EAN: 8420000000000
Der 15+2HE Rackschrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Das Gesamt-Aufnahmevermögen ist 15HE, und zwar 8HE und zusätzliche 2HE bei Nutzung der oberen und unteren Enden. Der Schrank ist mit in der Tiefe verstellbaren Seitenprofilen ausgestattet, die den Einbau von verschiedenen Arten von Platten oder Geräten ermöglichen. Er verfügt über eine reversible und abnehmbare Fronttür mit flexibler Befestigung, die das Arbeiten im Rack erleichtert. Die Hartglastür ermöglicht es, den Status der Geräte zu sehen, ohne das Rack zu öffnen. Außerdem verfügt der Schrank über abnehmbare Seitentüren mit Druckknöpfen, die den Zugang zum Inneren des Racks über die Seiten ermöglichen - ein Vorteil bei der Konfiguration von rückwärtigen Anschlüssen. Er ist für die Wand- oder Bodenmontage konzipiert. Darüber hinaus enthält der Schrank eine LHalterung für die Wandmontage. Die separate Halterung erleichtert die Installation, da sie es ermöglicht, die Bohrpunkte für die Verschraubung an der Wand zu markieren und anschließend das Rack darauf zu platzieren.
Technische Details
Montageschrank 19", 18HE, 600 x 942 x 600mm
Artikelnummer: MSR1918-66 | Artikelreferenz: 533118 | EAN: 8420000000000
Der 19" - Montageschrank mit 18HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel- Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Vormontiert, ausgelegt für die Bodenmontage. Abmessungen (B x H x T): 600mm x 942mm x 600mm Gewicht: 48kg
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | 400 mm |
| Farbe | schwarz |
| Funktionserhalt | ohne |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 942 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 600 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montageschrank 19", 22HE, 600 x 1120 x 600mm
Artikelnummer: MSR1922-66 | Artikelreferenz: 533122 | EAN: 8420000000000
Der 19" Montageschrank mit 22HE und Bodenmontage ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließ- bare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Daten- kabel- oder Koaxialkabel -Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Abmessungen (B x H x T): 600mm x 1120mm x 600mm // Gewicht: 56kg
Technische Details
| Anzahl der Höheneinheiten (HE) | 22 |
| Anzahl der Türen | 2 |
| Art der Lüftung | ohne |
| Ausführung | mit Festrahmen |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung der Profilschiene | L-förmig |
| Breite | 600 |
| Farbe | schwarz |
| Höhe | 1120 |
| Material Fronttür | Glas |
| Material Rücktür | Stahl |
| Max. Belastbarkeit | 1000 |
| Mit Dachblech | ja |
| Mit Erdung | ja |
| Mit Fronttür | ja |
| Mit rückseitiger Tür | ja |
| Mit Seitenwänden | ja |
| Mit Sichttür | ja |
| Mit Sockel | nein |
| Mit vertikaler Kabelführung | ja |
| Montage-Ebene | vorne und hinten |
| RAL-Nummer | 9004 |
| Rastermaß | 482,6 mm (19 Zoll) |
| Schutzart (IP) | IP22 |
| Schutzart (NEMA) | - |
| Tiefe | 600 |
| Verriegelung der Fronttür | Ein-Punkt |
| Verriegelung der Rücktür | Ein-Punkt |
| Werkstoff | Stahl |
| Zerlegbar | nein |
Montageschrank 19", 27HE, 600 x 1342 x 600mm
Artikelnummer: MSR1927-66 | Artikelreferenz: 533127 | EAN: 8420000000000
Der 19" Montageschrank mit 27 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Vormontiert Ausgelegt für die Bodenmontage. Abmessungen (B x H x T): 600mm x 1120mm x 600mm Gewicht: 56kg
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | schwarz |
| Funktionserhalt | ohne |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 1342 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 600 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montageschrank 19", 27U, 800 x 800mm
Artikelnummer: MSR1927-88 | Artikelreferenz: 533128 | EAN: 8420000000000
Der 27HE Rackschrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert (bis zu 800 mm Tiefe). Der Schrank ist mit in der Tiefe verstellbaren Seitenprofilen ausgestattet, die den Einbau von verschiedenen Arten von Platten oder Geräten ermöglichen. Er verfügt über eine reversible und abnehmbare Fronttür und Hecktür, mit flexibler Befestigung, die das Arbeiten im Rack erleichtert. Die Fronttür aus Hartglas ermöglicht es, den Status der Geräte zu sehen, ohne das Rack zu öffnen. Die hintere Tür ist mit Wabenstruktur perforiert, verbessern so die passive Belüftung, erhöhen die Festigkeit bei gleichzeitiger Gewichtsreduzierung des Racks. Außerdem verfügt der Schrank über abnehmbare Seitentüren mit Druckknöpfen, die den Zugang zum Inneren des Racks über die Seiten ermöglichen - ein Vorteil bei der Konfiguration von rückwärtigen Anschlüssen. Ausgelegt für die Bodenmontage. Im Lieferumfang sind 4 anschraubbare Füße, sie ermöglichen eine Höhenregulierung von 45 bis 80 mm und vereinfachen die Einstellung auf schrägen oder unebenen Flächen.
Technische Details
Montageschrank 19", 32HE, 600 x 1564 x 600mm
Artikelnummer: MSR1932-66 | Artikelreferenz: 533132 | EAN: 8420000000000
Der 19" Montageschrank mit 27 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Vormontiert Ausgelegt für die Bodenmontage. Abmessungen (B x H x T): 600mm x 1564mm x 600mm Gewicht: 74kg
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | schwarz |
| Funktionserhalt | ohne |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 1564 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 600 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montageschrank 19", 32HE, 600 x 1570 x 800mm
Artikelnummer: MSR1932-68 | Artikelreferenz: 533134 | EAN: 8420000000000
Der 19" Montageschrank mit 32 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert, vormontiert und für Bodenmontage ausgelegt. Abmessungen (B x H x T): 600mm x 1570mm x 800mm Gewicht: 73kg
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | schwarz |
| Funktionserhalt | ohne |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 1570 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 800 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montageschrank 19", 37HE, 600 x 1787 x 600mm
Artikelnummer: MSR1937-66 | Artikelreferenz: 533137 | EAN: 8420000000000
-Der 19" Montageschrank mit 37 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Vormontiert Ausgelegt für die Bodenmontage. Abmessungen (B x H x T): 600mm x 1787mm x 600mm Gewicht: 82kg
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | schwarz |
| Funktionserhalt | ohne |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 1787 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 600 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montageschrank 19", 37HE, 600 x 1790 x 800mm
Artikelnummer: MSR1937-68 | Artikelreferenz: 533139 | EAN: 8420000000000
Der 19" Montageschrank mit 37 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert, vormontiert und für Bodenmontage ausgelegt. Abmessungen (B x H x T): 600mm x 1790mm x 800mm Gewicht: 86kg
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | schwarz |
| Funktionserhalt | ohne |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 1790 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 800 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montageschrank 19", 42HE, 600 x 600mm
Artikelnummer: MSR1942-68 | Artikelreferenz: 533142 | EAN: 8420000000000
Der 19" Montageschrank mit 42 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert, vormontiert und für Bodenmontage ausgelegt. Abmessungen (B x H x T): 800mm x 2010mm x 800mm Gewicht: 99kg
Technische Details
| Anbaumöglichkeit | nein |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | mit Ausschnitt |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | schwarz |
| Funktionserhalt | ohne |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 2050 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | nein |
| Mit Schloss | ja |
| Montageart | Bodenaufstellung |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 600 mm |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Stahl |
Montageschrank 19", 42HE, 800 x 2010 x 800mm
Artikelnummer: MSR1942-88 | Artikelreferenz: 533144 | EAN: 8420000000000
Der 19" Montageschrank mit 42 HE ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert, vormontiert und für Bodenmontage ausgelegt. Abmessungen (B x H x T): 800mm x 2010mm x 800mm // Gewicht: 123kg
Technische Details
| Anzahl der Höheneinheiten (HE) | 42 |
| Anzahl der Türen | 2 |
| Art der Lüftung | ohne |
| Ausführung | mit Festrahmen |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung der Profilschiene | L-förmig |
| Breite | 800 |
| Farbe | schwarz |
| Höhe | 2010 |
| Material Fronttür | Glas |
| Material Rücktür | Stahl |
| Max. Belastbarkeit | 1000 |
| Mit Dachblech | ja |
| Mit Erdung | ja |
| Mit Fronttür | ja |
| Mit rückseitiger Tür | ja |
| Mit Seitenwänden | ja |
| Mit Sichttür | ja |
| Mit Sockel | nein |
| Mit vertikaler Kabelführung | ja |
| Montage-Ebene | vorne und hinten |
| RAL-Nummer | 9004 |
| Rastermaß | 482,6 mm (19 Zoll) |
| Schutzart (IP) | IP22 |
| Schutzart (NEMA) | - |
| Tiefe | 800 |
| Verriegelung der Fronttür | Ein-Punkt |
| Verriegelung der Rücktür | Ein-Punkt |
| Werkstoff | Stahl |
| Zerlegbar | nein |
Montageschrank 19", 42U, 800 x 800mm, perforierte Türen
Artikelnummer: MSR1942-88P | Artikelreferenz: 533145 | EAN: 8420000000000
Der 42HE 19? Schrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert Ausgelegt für die Bodenmontage. Wird montiert geliefert. Abmessungen (B x H x T): 800mm x 2010mm x 800mm Gewicht: 115kg
Technische Details
| Anzahl der Höheneinheiten (HE) | 42 |
| Anzahl der Türen | 2 |
| Art der Lüftung | ohne |
| Ausführung | mit Festrahmen |
| Ausführung der Oberfläche | - |
| Ausführung der Profilschiene | L-förmig |
| Breite | 800 |
| Farbe | schwarz |
| Höhe | 2010 |
| Material Fronttür | Stahl |
| Material Rücktür | Stahl |
| Max. Belastbarkeit | 1000 |
| Mit Dachblech | ja |
| Mit Erdung | ja |
| Mit Fronttür | ja |
| Mit rückseitiger Tür | ja |
| Mit Seitenwänden | ja |
| Mit Sichttür | ja |
| Mit Sockel | nein |
| Mit vertikaler Kabelführung | ja |
| Montage-Ebene | vorne und hinten |
| RAL-Nummer | 9004 |
| Rastermaß | 482,6 mm (19 Zoll) |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Tiefe | 800 |
| Verriegelung der Fronttür | Zweipunkt |
| Verriegelung der Rücktür | Zweipunkt |
| Werkstoff | Stahl |
| Zerlegbar | nein |
Montageschrank 19", 42U, 800 x 1000mm, perforierte Türen
Artikelnummer: MSR1942-81P | Artikelreferenz: 533146 | EAN: 8420000000000
Der 42HE 19? Schrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert Ausgelegt für die Bodenmontage. Wird montiert geliefert. Abmessungen (B x H x T): 800mm x 2010mm x 1000mm, Gewicht: 152kg
Technische Details
| Anzahl der Höheneinheiten (HE) | 42 |
| Anzahl der Türen | 2 |
| Art der Lüftung | ohne |
| Ausführung | mit Festrahmen |
| Ausführung der Oberfläche | - |
| Ausführung der Profilschiene | L-förmig |
| Breite | 800 |
| Farbe | schwarz |
| Höhe | 2010 |
| Material Fronttür | Stahl |
| Material Rücktür | Stahl |
| Max. Belastbarkeit | 1000 |
| Mit Dachblech | ja |
| Mit Erdung | ja |
| Mit Fronttür | ja |
| Mit rückseitiger Tür | ja |
| Mit Seitenwänden | ja |
| Mit Sichttür | ja |
| Mit Sockel | nein |
| Mit vertikaler Kabelführung | ja |
| Montage-Ebene | vorne und hinten |
| RAL-Nummer | 9004 |
| Rastermaß | 482,6 mm (19 Zoll) |
| Schutzart (IP) | IP21 |
| Schutzart (NEMA) | - |
| Tiefe | 1000 |
| Verriegelung der Fronttür | Zweipunkt |
| Verriegelung der Rücktür | Zweipunkt |
| Werkstoff | Stahl |
| Zerlegbar | nein |
Montageschrank 19", 42U, 800 x 1000mm
Artikelnummer: MSR1942-81 | Artikelreferenz: 533147 | EAN: 8420000000000
Der 42HE 19? Schrank ist zur Aufnahme von aktiver und passiver Ausrüstung vorgesehen, die von außen sichtbar und durch eine sichere abschließbare Stahlkonstruktion geschützt ist. Der Schrank ist kompatibel mit Lichtwellenleiter-, Datenkabel- oder Koaxialkabel-Installationen und ermöglicht so die Gruppierung verschiedener Technologien in einem einzigen Schrank. Kann für die Installation von GPON-Kopfstellen verwendet werden, bei denen die Infrastruktur eine größere Tiefe erfordert Ausgelegt für die Bodenmontage. Wird montiert geliefert. Abmessungen (B x H x T): 800mm x 2010mm x 1000mm, Gewicht: 138,600kg
Technische Details
| Anzahl der Höheneinheiten (HE) | 42 |
| Anzahl der Türen | 2 |
| Art der Lüftung | ohne |
| Ausführung | mit Festrahmen |
| Ausführung der Oberfläche | - |
| Ausführung der Profilschiene | L-förmig |
| Breite | 800 |
| Farbe | schwarz |
| Höhe | 2010 |
| Material Fronttür | Stahl |
| Material Rücktür | Stahl |
| Max. Belastbarkeit | 1000 |
| Mit Dachblech | ja |
| Mit Erdung | ja |
| Mit Fronttür | ja |
| Mit rückseitiger Tür | ja |
| Mit Seitenwänden | ja |
| Mit Sichttür | ja |
| Mit Sockel | nein |
| Mit vertikaler Kabelführung | ja |
| Montage-Ebene | vorne und hinten |
| RAL-Nummer | 9004 |
| Rastermaß | 482,6 mm (19 Zoll) |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
| Tiefe | 1000 |
| Verriegelung der Fronttür | Zweipunkt |
| Verriegelung der Rücktür | Zweipunkt |
| Werkstoff | Stahl |
| Zerlegbar | nein |
Frontblende 19", 1HE, 24 F - Vebinder
Artikelnummer: UFB24F | Artikelreferenz: 533150 | EAN: 8420000000000
19"-Frontblende 1HE zur Aufnahme von bis zu 24 F-Verbinder Buchse - Buchse (Ref. 417302) zur Verwendung als Anschlusspunkt (Koaxial-Patchpanel) oder ermöglicht die Verwendung eines festen Verteilungsnetzes, an das durch einfaches Neuverbinden am Panel unterschiedliche Signale gesendet werden können.
Technische Details
| Anschlussart | sonstige |
| Anzahl der Buchsen/Kupplungen | 24 |
| Anzahl der Höheneinheiten (HE) | 1 |
| Breite | 486 mm |
| Farbe | schwarz |
| Geeignet für Anzahl Buchsen/Kupplungen | 24 |
| Geschirmt | ja |
| Höhe | 45 mm |
| Kategorie | - |
| Kompatibel mit Grade2TV nach XP-C 90-483 | nein |
| Kompatibel mit Grade3TV nach XP-C 90-483 | nein |
| Montageart | 482,6 mm (19 Zoll)-Einbau |
| RAL-Nummer | - |
| Steckverbindertyp | sonstige |
| Tiefe | 12 mm |
Frontblende 19´´ 1HE, 24 RJ45
Artikelnummer: UFB24RJ | Artikelreferenz: 533151 | EAN: 8420000000000
Zubehör zur Vervollständigung der Installation innerhalb des Racks. Die benötigten Schrauben sind im Lieferumfang enthalten.
Technische Details
| Anschlussart | Schneidklemme IDC |
| Anzahl der Buchsen/Kupplungen | 24 |
| Anzahl der Höheneinheiten (HE) | 1 |
| Breite | 486 mm |
| Farbe | schwarz |
| Geeignet für Anzahl Buchsen/Kupplungen | 24 |
| Geschirmt | ja |
| Höhe | 45 mm |
| Kategorie | - |
| Kompatibel mit Grade2TV nach XP-C 90-483 | nein |
| Kompatibel mit Grade3TV nach XP-C 90-483 | nein |
| Montageart | 482,6 mm (19 Zoll)-Einbau |
| RAL-Nummer | - |
| Steckverbindertyp | RJ45 8(8) |
| Tiefe | 12 mm |
Frontblende 19´´ 1HE, 24 SC mit Ablagefach
Artikelnummer: UFB24SC | Artikelreferenz: 533152 | EAN: 8420000000000
Zubehör zur Vervollständigung der Installation innerhalb des Racks. Die benötigten Schrauben sind im Lieferumfang enthalten.
Technische Details
| Anschlussart | sonstige |
| Anzahl der Buchsen/Kupplungen | 24 |
| Anzahl der Höheneinheiten (HE) | 1 |
| Breite | 486 mm |
| Farbe | schwarz |
| Geeignet für Anzahl Buchsen/Kupplungen | 24 |
| Geschirmt | ja |
| Höhe | 45 mm |
| Kategorie | - |
| Kompatibel mit Grade2TV nach XP-C 90-483 | nein |
| Kompatibel mit Grade3TV nach XP-C 90-483 | nein |
| Montageart | 482,6 mm (19 Zoll)-Einbau |
| RAL-Nummer | - |
| Steckverbindertyp | sonstige |
| Tiefe | 12 mm |
Frontblende 19", 1HE, 2 x 7 F - Vebinder
Artikelnummer: UFB14F | Artikelreferenz: 533153 | EAN: 8420000000000
Zubehör zur Vervollständigung der Installation innerhalb des Racks. Die benötigten Schrauben sind im Lieferumfang enthalten.
Technische Details
| Anschlussart | sonstige |
| Anzahl der Buchsen/Kupplungen | 14 |
| Anzahl der Höheneinheiten (HE) | 1 |
| Breite | 486 mm |
| Farbe | schwarz |
| Geeignet für Anzahl Buchsen/Kupplungen | 14 |
| Geschirmt | ja |
| Höhe | 45 mm |
| Kategorie | - |
| Kompatibel mit Grade2TV nach XP-C 90-483 | nein |
| Kompatibel mit Grade3TV nach XP-C 90-483 | nein |
| Montageart | 482,6 mm (19 Zoll)-Einbau |
| RAL-Nummer | - |
| Steckverbindertyp | sonstige |
| Tiefe | 12 mm |
Frontblende 19" 1HE,5 Kabeleinführungen
Artikelnummer: UKO5R | Artikelreferenz: 533158 | EAN: 8420000000000
19"-Frontblende Kabelmanagement 1HE mit 5 Kabeleinführungen Ermöglicht es, die Verkabelung des Racks optimal zu organisieren und dabei Zugriff darauf und das optische Erscheinungsbild zu verbessern.
Technische Details
| Anzahl der Höheneinheiten (HE) | 1 |
| Ausführung | Kabelführungspanel |
| Breite | 465 |
| Durchmesser | - |
| Farbe | schwarz |
| Geeignet für 482,6 mm (19 Zoll)-Montage | ja |
| Höhe | 44 |
| Länge | 78 |
| RAL-Nummer | 9005 |
| Werkstoff | Metall |
Frontblende 19" 1HE, 1 Loch mit Bürstenleiste
Artikelnummer: UPPB | Artikelreferenz: 533159 | EAN: 8420000000000
Die 19"-Frontblende Kabelmanagement mit einer 1HE, 1 Loch und Bürstenleiste ermöglicht es, die Verkabelung des Racks optimal zu organisieren und das optische Erscheinungsbild zu verbessern.
Technische Details
| Anzahl der Höheneinheiten (HE) | 1 |
| Ausführung | Kabelführungspanel |
| Breite | 483 |
| Durchmesser | - |
| Farbe | schwarz |
| Geeignet für 482,6 mm (19 Zoll)-Montage | ja |
| Höhe | 44 |
| Länge | 65 |
| RAL-Nummer | 9005 |
| Werkstoff | Metall |
Kabelführungspanel 19" 1HE, Frontabdeckung
Artikelnummer: UKF | Artikelreferenz: 533160 | EAN: 8420000000000
Kabelmanagement mit Abdeckung 1HE, für 19" Racks. Zur effizienten Organisation der Rack-Verkabelung und dabei wird der Zugang zu ihr und das Erscheinungsbild des Racks verbessert. Abmessungen LxBxH: 482x655x44 mm
Technische Details
| Anzahl der Höheneinheiten (HE) | 1 |
| Ausführung | Kabelführungspanel |
| Breite | 44 mm |
| Durchmesser | - |
| Farbe | - |
| Geeignet für 482,6 mm (19 Zoll)-Montage | ja |
| Höhe | - |
| Länge | - |
| RAL-Nummer | - |
| Werkstoff | Kunststoff |
Abdeck - Frontblende 19" 1HE
Artikelnummer: UBFB1 | Artikelreferenz: 533161 | EAN: 8420000000000
Zubehör zur Vervollständigung der Installation innerhalb des Racks. Die benötigten Schrauben sind im Lieferumfang enthalten.
Technische Details
| Ausführung | Blende |
| Breite | 483 |
| Einbauort | im Feld |
| Farbe | schwarz |
| Höhe | 44 |
| RAL-Nummer | 9005 |
| Tiefe | 10 |
| Werkstoff | Metall |
Abdeck-Frontblende 19" 2HE
Artikelnummer: UBFB2 | Artikelreferenz: 533162 | EAN: 8420000000000
Mit der Abdeck-Frontblende können Leerräume in einem Rack abgedeckt werden, verbessert zudem die Luftzirkulation und das optische Erscheinungbild des Schrankes.
Technische Details
| Ausführung | Frontplatte |
| Breite | 483 |
| Einbauort | im Feld |
| Farbe | schwarz |
| Höhe | 88 |
| RAL-Nummer | 9005 |
| Tiefe | 1 |
| Werkstoff | Metall |
Vertikale Kabelführung 27HE 6x70mm Ringen
Artikelnummer: UVKF27 | Artikelreferenz: 533166 | EAN: 8420000000000
Ermöglicht es, die Verkabelung des Racks optimal zu organisieren und dabei Zugriff darauf und das optische Erscheinungsbild zu verbessern. Verfügt über rückseitige und seitliche Öffnungen, die eine einfache Verteilung der Verkabelung auf die verschiedenen Ebenen des Racks ermöglichen. Die Metallstruktur trägt zur Wärmeableitung bei, und das offene Design ermöglicht die Luftzirkulation, wodurch der Temperaturanstieg begrenzt wird. Dies ist besonders wichtig in Verteilerschränken für Ethernet-Netzwerke, da häufig PoE-Kabel verwendet werden, die heiß werden können, wenn Strom durch sie geleitet wird. Die Frontabdeckung schützt die Kabel, verhindert, dass sie herausragen, und verbessert die Ästhetik des Racks, da sie nicht sichtbar ist. Es handelt sich um ein einzelnes Bauteil, das für 42U-Racks ausgelegt ist, aber auch auf andere Rackgrößen angepasst werden kann.
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533166.pdf
Technische Details
vertikale Kabelverschraubung für 19" 42U Rack
Artikelnummer: UVKF42 | Artikelreferenz: 533167 | EAN: 8420000000000
Ermöglicht es, die Verkabelung des Racks optimal zu organisieren und dabei Zugriff darauf und das optische Erscheinungsbild zu verbessern Verfügt über rückseitige und seitliche Öffnungen, die eine einfache Verteilung der Verkabelung auf die verschiedenen Ebenen des Racks ermöglichen. Die Metallstruktur trägt zur Wärmeableitung bei, und das offene Design ermöglicht die Luftzirkulation, wodurch der Temperaturanstieg begrenzt wird. Dies ist besonders wichtig in Verteilerschränken für Ethernet-Netzwerke, da häufig PoE-Kabel verwendet werden, die heiß werden können, wenn Strom durch sie geleitet wird. Die Frontabdeckung schützt die Kabel, verhindert, dass sie herausragen, und verbessert die Ästhetik des Racks, da sie nicht sichtbar ist. Es handelt sich um ein einzelnes Bauteil, das für 42U-Racks ausgelegt ist, aber auch auf andere Rackgrößen angepasst werden kann.
Technische Details
Schiebeablage 19" 1HE 450/600/800mm
Artikelnummer: UKS-AZB600 | Artikelreferenz: 533168 | EAN: 8420000000000
19"-Schiebeschale 1HE konzipiert für die einfache Installation von Geräten, die nicht zu Einbau in Racks vorgesehen sind (z.B. Router, Tastaturen, ....)
Technische Details
| Ausführung | Fachboden |
| Breite | 440 |
| Farbe | schwarz |
| Geeignet für Gehäusebaubreite | 483 |
| Geeignet für Gehäusebauhöhe | 44 |
| Geeignet für Gehäusebautiefe | 350 |
| Höhe | 44 |
| Max. Belastbarkeit | 60 |
| RAL-Nummer | 9005 |
| Tiefe | 350 |
| Werkstoff | Metall |
Schiebeablage 19"1HE 800-1000mm
Artikelnummer: UKS-AZB800 | Artikelreferenz: 533169 | EAN: 8420000000000
19"-Schiebeschale 1HE konzipiert für die einfache Installation von Geräten, die nicht zu Einbau in Racks vorgesehen sind (z.B. Router, Tastaturen, ....)
Technische Details
| Ausführung | Schublade |
| Breite | 483 |
| Farbe | schwarz |
| Geeignet für Gehäusebaubreite | 483 |
| Geeignet für Gehäusebauhöhe | 43 |
| Geeignet für Gehäusebautiefe | 1000 |
| Höhe | 43 |
| Max. Belastbarkeit | 60 |
| RAL-Nummer | 9005 |
| Tiefe | 550 |
| Werkstoff | Metall |
Set Schrauben für Rack 19"
Artikelnummer: UFBS | Artikelreferenz: 533170 | EAN: 8420000000000
Das Schrauben-Set für 19"-Schränke besteht aus 50x Schraube + Unterlegsscheibe + Schraubenmutter.
Technische Details
| Anzahl der Schrauben | 50 |
| Bestückung | sonstige |
| Breite | 100 mm |
| Höhe | 110 mm |
| Mit Tragegriff | nein |
| Tiefe | 55 mm |
MONTAGESET RÄDER (4HE) + SCHRAUBEN - 19" RACK
Artikelnummer: MSR-4R | Artikelreferenz: 533171 | EAN: 8420000000000
Rollensatz bestehend aus 4 Rollen und 16 Schrauben für die Montage am 19" Schrank. Die Rollen ermöglichen ein leichtes Bewegen des 19" Schranks bei der Montage oder im Servicefall. Zwei der mitgelieferten Rollen haben Bremsen um die ungewollte Bewegung des 19" Schranks zu verhindern.
Technische Details
Seitentürschloss mit 2 Schlüssel, 19" Rack
Artikelnummer: MSR-SS | Artikelreferenz: 533173 | EAN: 8420000000000
Seitliche Türverriegelung für 19" Schränke incl. 2 x Schlüssel.
Technische Details
Lüfter MSR - Schrank klein
Artikelnummer: MSR-EL | Artikelreferenz: 533174 | EAN: 8420000000000
Einzelner Lüfter Deckenmontage für 19" Rack, 195m3/h. Die Belüftungseinheit wird auf der Oberseite eines Serverschranks installiert, um die Kühlung der Anlage zu forcieren. Dadurch wird ein Luftstrom im Schrank erzeugt, der die Wärmeableitung von den elektronischen Komponenten, die im Inneren installiert sind, erleichtert und einen geeigneten Temperatur- bereich aufrecht erhält. Montiert auf einer quadratischen Struktur, die mit 19 '' Racks kompatibel ist. Schrauben für die Befestigung sind im Lieferumfang enthalten.
Technische Details
| Anzahl der Lüfter | 1 |
| Ausgeführt als Einschublüfter | nein |
| Bemessungsleistung | 18 |
| Betriebsspannung AC 50 Hz | 220 |
| Betriebsspannung AC 50 Hz | 230 |
| Betriebsspannung AC 60 Hz | 220 |
| Betriebsspannung AC 60 Hz | 230 |
| Betriebsspannung DC | - |
| Breite | 0.120 |
| Dachlüfter | ja |
| EMV-Ausführung | nein |
| Farbe | schwarz |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | ja |
| Geeignet für Wandeinbau | nein |
| Geräuschemission | 48 |
| Höhe | 0.120 |
| Mit Filter | nein |
| Mit Schutzabdeckung | ja |
| Montageart | Schraubbefestigung |
| RAL-Nummer | - |
| Schutzart (IP) | - |
| Schutzart (NEMA) | - |
| Spannungsart | AC |
| Tiefe | 0.05 |
| Umlüfter | nein |
| Volumenstrom, freiblasend | 195 |
2 Lüfter für 600mm 19" Schrank
Artikelnummer: MSR-L600 | Artikelreferenz: 533175 | EAN: 8420000000000
2 Lüfter mit Deckenfach für 19" Rack 600 x 600mm Tiefe, 390m3/h. Die Belüftungseinheit wird auf der Oberseite eines Serverschranks installiert, um die Kühlung der Anlage zu forcieren. Dadurch wird ein Luftstrom im Schrank erzeugt, der die Wärmeableitung von den elektronischen Komponenten, die im Inneren installiert sind, erleichtert und einen geeigneten Temperatur- bereich aufrecht erhält. Montiert auf einer quadratischen Struktur, die mit 19 '' Racks kompatibel ist. Schrauben für die Befestigung sind im Lieferumfang enthalten.
Technische Details
| Anzahl der Lüfter | 2 |
| Ausgeführt als Einschublüfter | nein |
| Bemessungsleistung | - |
| Betriebsspannung AC 50 Hz | 220 |
| Betriebsspannung AC 50 Hz | 230 |
| Betriebsspannung AC 60 Hz | 220 |
| Betriebsspannung AC 60 Hz | 230 |
| Betriebsspannung DC | - |
| Breite | 0.451 |
| Dachlüfter | ja |
| EMV-Ausführung | nein |
| Farbe | schwarz |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | ja |
| Geeignet für Wandeinbau | nein |
| Geräuschemission | 56 |
| Höhe | 0.05 |
| Mit Filter | nein |
| Mit Schutzabdeckung | ja |
| Montageart | Schraubbefestigung |
| RAL-Nummer | - |
| Schutzart (IP) | - |
| Schutzart (NEMA) | - |
| Spannungsart | AC |
| Tiefe | 0.365 |
| Umlüfter | nein |
| Volumenstrom, freiblasend | 390 |
4 Lüfter für 800mm 19" Schrank
Artikelnummer: MSR-L800 | Artikelreferenz: 533176 | EAN: 8420000000000
4 Lüfter mit Deckenfach für 19" Rack 800 x 800mm Tiefe, 780m3/h. Die Belüftungseinheit wird auf der Oberseite eines Serverschranks installiert, um die Kühlung der Anlage zu forcieren. Dadurch wird ein Luftstrom im Schrank erzeugt, der die Wärmeableitung von den elektronischen Komponenten, die im Inneren installiert sind, erleichtert und einen geeigneten Temperatur- bereich aufrecht erhält. Montiert auf einer quadratischen Struktur, die mit 19 '' Racks kompatibel ist. Schrauben für die Befestigung sind im Lieferumfang enthalten.
Technische Details
| Anzahl der Lüfter | 4 |
| Ausgeführt als Einschublüfter | nein |
| Bemessungsleistung | - |
| Betriebsspannung AC 50 Hz | - |
| Betriebsspannung AC 60 Hz | - |
| Betriebsspannung DC | - |
| Breite | 0.451 |
| Dachlüfter | ja |
| EMV-Ausführung | nein |
| Farbe | schwarz |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | ja |
| Geeignet für Wandeinbau | nein |
| Geräuschemission | 61 |
| Höhe | 0.05 |
| Mit Filter | nein |
| Mit Schutzabdeckung | ja |
| Montageart | Schraubbefestigung |
| RAL-Nummer | - |
| Schutzart (IP) | - |
| Schutzart (NEMA) | - |
| Spannungsart | AC |
| Tiefe | 0.563 |
| Umlüfter | nein |
| Volumenstrom, freiblasend | 780 |
2 Fronttürschlüssel für 19" Rack MSR (Wand)
Artikelnummer: MSRW-2S | Artikelreferenz: 533177 | EAN: 8420000000000
Der Schlüssel-Set für die Fronttür von 19" Rackschränke ermöglicht es, die Sicherheit der installierten Geräte zu bewahren. Er ist mit Wand- und Bodenmontage-Racks kompatibel. Diese Schlüssel erleichtern den Zugang für mehrere Benutzer. Darüber hinaus bietet ein zusätzliches Schlüsselpaar eine Lösung für den Fall, dass der Originalschlüssel verloren geht. Das Set enthält 2 Schlüssel.
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533177.pdf
Technische Details
2 Fronttürschlüssel für 19" Rack MSR (Boden)
Artikelnummer: MSRB-2S | Artikelreferenz: 533178 | EAN: 8420000000000
Der Schlüssel-Set für die Fronttür von 19" Rackschränke ermöglicht es, die Sicherheit der installierten Geräte zu bewahren. Er ist mit Bodenmontage-Racks kompatibel. Diese Schlüssel erleichtern den Zugang für mehrere Benutzer. Darüber hinaus bietet ein zusätzliches Schlüsselpaar eine Lösung für den Fall, dass der Originalschlüssel verloren geht. Das Set enthält 2 Schlüssel.
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533178.pdf
Technische Details
Frontblende 19" 1HE - Panel mit 24XRJ45 CAT6 UTP
Artikelnummer: UAF24UTP6 | Artikelreferenz: 533180 | EAN: 8420000000000
Ausgeführt in 1 HE, enthält es 24 RJ45 Cat 6 UTP-Buchsen für die Datenübertragung im Gigabit-Ethernet-Standard. Es ermöglicht ein festes Verteilernetz, bei dem das Signal nur durch einen umstecken am Panel gewechselt werden kann.
Technische Details
| Anschlussart | Schneidklemme IDC |
| Anzahl der Buchsen/Kupplungen | 24 |
| Anzahl der Höheneinheiten (HE) | 1 |
| Breite | 483 mm |
| Farbe | schwarz |
| Geeignet für Anzahl Buchsen/Kupplungen | 24 |
| Geschirmt | ja |
| Höhe | 44 mm |
| Kategorie | - |
| Kompatibel mit Grade2TV nach XP-C 90-483 | nein |
| Kompatibel mit Grade3TV nach XP-C 90-483 | nein |
| Montageart | 482,6 mm (19 Zoll)-Einbau |
| RAL-Nummer | - |
| Steckverbindertyp | RJ45 8(8) |
| Tiefe | 32 mm |
Frontblende 19" 1HE - Panel mit 24XRJ45 CAT6A FTP
Artikelnummer: UAF24FTP6A | Artikelreferenz: 533181 | EAN: 8420000000000
19?-Patch Panel zur Schrankmontage, 1 HE mit 24 "RJ45" Cat 6 FTP Buchsen Ausgeführt in 1HE, enthält es 24 RJ45 Cat 6A Buchsen mit FTP-Schirmung für die Datenübertragung im Gigabit-Ethernet-Standard. Es ermöglicht ein festes Verteilernetz, auf dem das Signal nur durch Umstecken auf dem Panel gewechselt werden kann. Abmessungen B x H x T: 484 x 45x103 mm
Technische Details
| Anschlussart | LSA |
| Anzahl der Buchsen/Kupplungen | 24 |
| Anzahl der Höheneinheiten (HE) | 1 |
| Breite | 483 |
| Farbe | schwarz |
| Geeignet für Anzahl Buchsen/Kupplungen | - |
| Geschirmt | ja |
| Höhe | 45 |
| Kategorie | 6A (TIA) |
| Kompatibel mit Grade2TV nach XP-C 90-483 | nein |
| Kompatibel mit Grade3TV nach XP-C 90-483 | nein |
| Montageart | 482,6 mm (19 Zoll)-Einbau |
| RAL-Nummer | 9005 |
| Steckverbindertyp | RJ45 8(8) |
| Tiefe | 100 |
Frontblende 19" 1HE, 24 SC-Duplex mit Ablagefach
Artikelnummer: UFB24SCD-A | Artikelreferenz: 533182 | EAN: 8420000000000
19"-Frontblende mit Ablagefach 1HE, für 24 SC Duplex oder LC Quad-Adaptern Ausgelegt 24 SC-zu-SC Duplex oder LC-zu-LC Quad-Adaptern, kann als Anschlusspunkt für Lichtwellenleiter verwendet werden (Lichtwellenleiter-Patchpanel). Damit lassen sich Multifaserkabel oder mehrere optische Kabeleinfach verbinden, so dass diese leicht zugänglich und identifizierbar sind. Ermöglicht die Verwendung eines festen Lichtwellenleiter-Verteilungsnetzes, an das durch einfaches Neuverbinden am Panel unterschiedliche Signale gesendet werden können. Dank seiner breiten Bauweise erleichtert er die Montage und Wartung der darin aufgenommenen Spleißboxen.
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533182.pdf
Technische Details
| Anzahl der Höheneinheiten (HE) | 1 |
| Ausführung | Kabelführungspanel |
| Breite | 479 |
| Durchmesser | - |
| Farbe | schwarz |
| Geeignet für 482,6 mm (19 Zoll)-Montage | ja |
| Höhe | 45 |
| Länge | 225 |
| RAL-Nummer | 9005 |
| Werkstoff | Metall |
Frontblende 19" 1HE,24 SC-Verbinder Duplex
Artikelnummer: UFB24SCD | Artikelreferenz: 533183 | EAN: 8420000000000
19"-Frontblende 1HE mit einem Aufnahmevermögen von bis zu 24 SC Duplex oder LC Quad-Adaptern Ausgelegt SC-Duplex oder LC Quad, kann als Anschlusspunkt für Licht- wellenleiter verwendet werden (Lichtwellenleiter-Patchpanel). Ermöglicht die Verwendung eines festen Lichtwellenleiter-Verteilungsnetzes, an das durch einfaches Neuverbinden am Panel unterschiedliche Signale gesendet werden können.
Technische Details
| Anzahl der Höheneinheiten (HE) | 1 |
| Ausführung | Kabelanschlussleiste |
| Breite | 485 |
| Durchmesser | - |
| Farbe | schwarz |
| Geeignet für 482,6 mm (19 Zoll)-Montage | ja |
| Höhe | 44 |
| Länge | 15 |
| RAL-Nummer | 9005 |
| Werkstoff | Metall |
Fachboden 19" 2HE - 315mm
Artikelnummer: UKS2-L300 | Artikelreferenz: 533185 | EAN: 8420000000000
19"-Fachboden 2HE Konzipiert für die einfache Installation von Geräten, die nicht zu Einbau in Racks vorgesehen sind (z.B.Router, Tastaturen, ....)
Technische Details

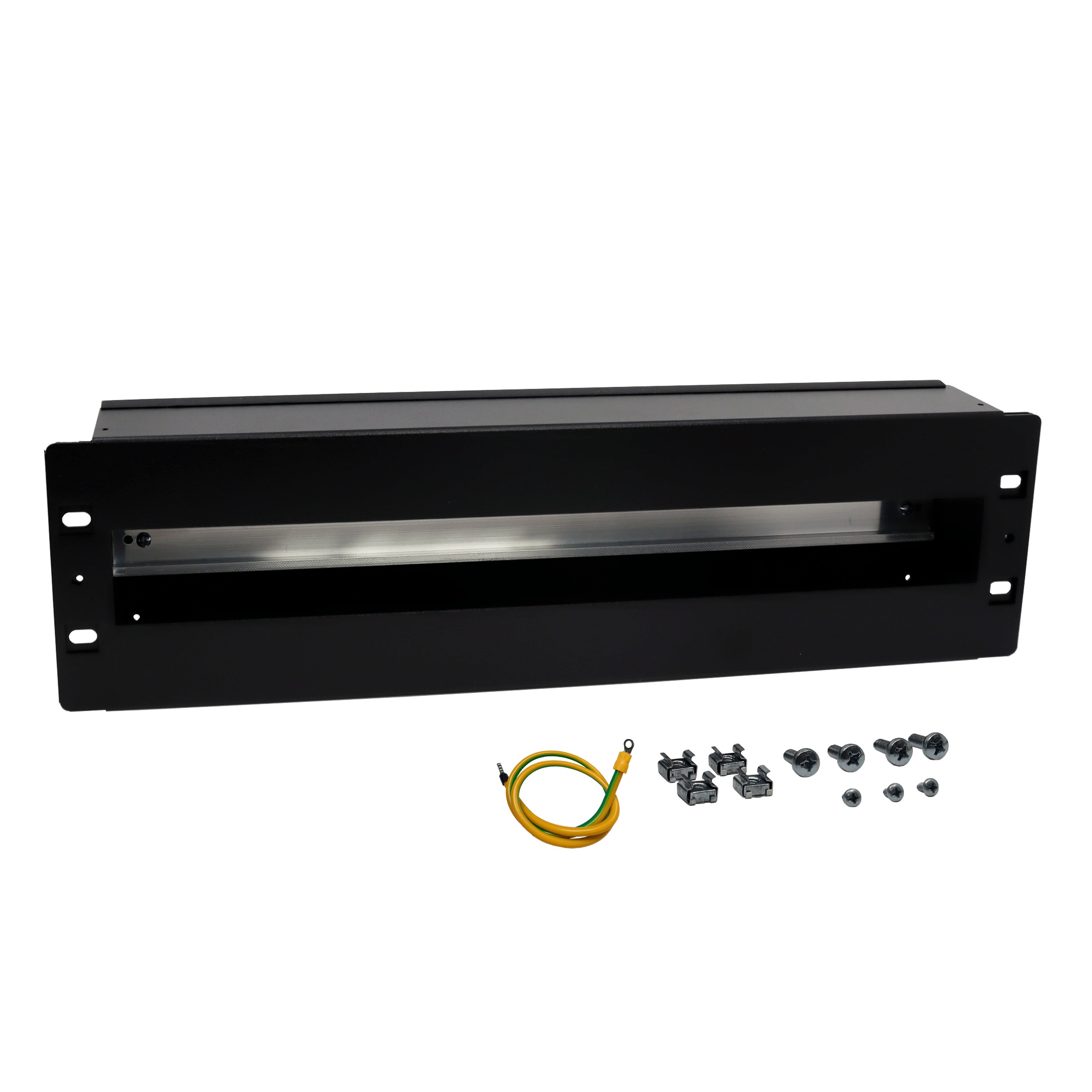

19" Gehäuse DIN Schiene 3HE 24polig
Artikelnummer: UFB3DIN24 | Artikelreferenz: 533186 | EAN: 8420000000000
Konzipiert für die Installation von Standard-DIN-Schienen-kompatiblen Geräten. Stellt einen einheitlichen Platz für alle Peripheriegeräte zur Verfügung, die dieses standardisierte Befestigungssystem haben, und erleichtert so die Organisation im Rack. Die Hauptanwendung ist die Unterbringung von Stromkreisunterbrechern und Schutzschaltern, normal oder rücksetzbar. Diese Geräte schützen die Anlage vor Überspannungen oder elektrischen Lecks, indem sie den Stromkreis schließen und den Strom umleiten. Die DIN-Schiene verfügt über ein Erdungskabel, das mit einer Gewindeschraube am Chassis verankert ist und die Stromableitung gewährleistet. Die abnehmbare Abdeckung ermöglicht eine einfache Handhabung und Montage der auf der DIN-Schiene installierten Geräte. Außerdem verfügt sie über Schutzprofile an den Kanten des Paneels, um Beschädigungen oder Schnitte an den elektrischen Kabeln zu verhindern und so das Unfallrisiko zu verringern.
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533186.pdf
Technische Details
Frontblende 19" 1HE mit Kabelhalter, 24xRJ45
Artikelnummer: UFB24RJ-A | Artikelreferenz: 533187 | EAN: 8420000000000
Das Panel mit Erdungsanschluss ist für die Aufnahme von bis zu 24 RJ45-Buchsen ausgelegt und kann als Anschlusspunkt (Daten-Patchpanel) verwendet werden. Seine Verwendung er- möglicht ein festes Datenverteilungsnetz an einem zentralen Punkt zu verwalten. Mit Patch- kabeln kann das vorhandene Signal, z.B. von einem Switch, schnell und übersichtlich den einzelnen Ports zugeordnet werden. Eine Zugentlastung verhindert, dass sich Kabel in den Anschlussbuchsen durch ihr Eigengewicht, Zug bzw. hantieren an den Kabeln lösen. Kompatibel mit RJ45-Buchsen, mit Adaptern für Koaxialkabel (Ref. 546620) und auch mit Keystone-Modulen für Glasfaser (Ref.233230 und 233231).
Technische Details
| Anzahl der Höheneinheiten (HE) | 1 |
| Anzahl der Steckverbinderöffnungen | 24 |
| Art des Steckverbindersystems | RJ |
| EMV-Ausführung | nein |
| Mit Buchsen/Kupplungen | nein |
Frontblende 19" 1HE incl. 24xCAT6AB-S
Artikelnummer: UFBCAT6AB-S | Artikelreferenz: 533188 | EAN: 8420000000000
Das Panel mit Erdungsanschluss ist mit 24 x RJ45 Keystone Module CAT6AB-S bestückt und kann als Anschlusspunkt (Daten-Patchpanel) verwendet werden. Seine Verwendung er- möglicht ein festes Datenverteilungsnetz an einem zentralen Punkt zu verwalten. Mit Patch- kabeln kann das vorhandene Signal, z.B. von einem Switch, schnell und übersichtlich den einzelnen Ports zugeordnet werden. Eine Zugentlastung verhindert, dass sich Kabel in den Anschlussbuchsen durch ihr Eigengewicht, Zug bzw. hantieren an den Kabeln lösen.
Technische Details
| Anzahl der Höheneinheiten (HE) | 1 |
| Anzahl der Steckverbinderöffnungen | 24 |
| Art des Steckverbindersystems | RJ |
| EMV-Ausführung | nein |
| Mit Buchsen/Kupplungen | ja |
19" Montageplatte für K20, DTKom, MicroKom, Avant
Artikelnummer: UKS4 | Artikelreferenz: 533190 | EAN: 8420000000000
Montageplatte für 19" Rack 4 Höheneinheiten Konzipiert für den einfachen Einbau von Verstärkeranlagen, die nicht über eine Rackstruktur verfügen: DTKom, MicroKom, Avant X, Avant 6, FiberKom oder CoaxData. Er kann auch zur Unterbringung anderer Geräte wie Router, Domotik, Alarmanlagen, Monitore usw. verwendet werden. Die Montageplatte verfügt über einen Zwischenraum zwischen dem Sockel und der Unterseite des Paneels, der eine effiziente Kabeldurchführung und -verwaltung ermöglicht und den Zugang zum Rack sowie das Erscheinungsbild verbessert.
Technische Details
| Anzahl der Höheneinheiten (HE) | 4 |
| Breite in Teilungseinheiten | 95 |
| EMV-Ausführung | nein |
Frontblende 10" 1HE, 12 RJ45-Verbinder
Artikelnummer: UFB1012RJ | Artikelreferenz: 533192 | EAN: 8420000000000
Ausgelegt zur Aufnahme von bis zu 12 RJ45-Buchsen, kann als Anschlusspunkt verwendet werden (Daten-Patchpanel). Ermöglicht die Verwendung eines festen Verteilungsnetzes, auf dem das Signal durch einfaches Neuverbinden am Panel geändert werden kann. Kompatibel mit RJ45-Buchsen, Kabeladaptern (Ref. 546620) und Keystone-Modul für optischen Adapter (Ref. 233230 und 233231)
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533192.pdf
Technische Details
Frontblende 19'' mit Ablag. 1HE, 3xLGX MOD.
Artikelnummer: UFB3LGX-A | Artikelreferenz: 533201 | EAN: 8420000000000
19"-Frontblende mit Ablagefach für bis zu 3 LGX-Module und kann daher auch als Anschluss- punkt für Lichtwellenleiter verwendet werden (Lichtwellenleiter-Patchpanel). Damit lassen sich Multifaserkabel oder mehrere optische Kabel einfach verbinden, so dass diese leicht zu- gänglich und identifizierbar sind. Ermöglicht die Verwendung eines festen Lichtwellenleiter- Verteilungsnetzes, an das durch einfaches Neuverbinden am Panel unterschiedliche Signale gesendet werden können. Dank seiner breiten Bauweise erleichtert er die Montage und Wartung der darin aufgenommenen Spleißboxen.
Technische Details
Frontblende 19" 1HE, 26 F-Verbinder
Artikelnummer: UFB26F | Artikelreferenz: 533230 | EAN: 8420000000000
19"-Frontblende 1HE mit einem Aufnahmevermögen von bis zu 26 ?F?-Verbinder . Speziell für die Installation von Verteilern und Abzweigern der Televes F-Serie oder 26 F-Verbinder.
Technische Details
Sockel für MSR 19"Rackschrank 800x800mm
Artikelnummer: MSRSO88 | Artikelreferenz: 533401 | EAN: 8420000000000
Der Sockel ist 80 mm hoch und wird als Basis verwendet, m den Schrank zu erhöhen und zu stabilisieren. Dieser zusätzliche Platz ermöglicht es, die Verkabelung der Installation ordentlich zu verbergen und die Ästhetik zu verbessern, außerdem können die Kabel auf geordnete Weise durch die rückseitige Aussparung geführt werden. Dieser Sockel ist kompatibel mit Racks von 800mm Breite und 800mm oder 1000m Tiefe (je nach Referenz).
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533401.pdf
Technische Details
Sockel für MSR 19"Rackschrank 800x1000mm
Artikelnummer: MSRSO81 | Artikelreferenz: 533402 | EAN: 8420000000000
Der Sockel ist 80 mm hoch und wird als Basis verwendet, m den Schrank zu erhöhen und zu stabilisieren. Dieser zusätzliche Platz ermöglicht es, die Verkabelung der Installation ordentlich zu verbergen und die Ästhetik zu verbessern, außerdem können die Kabel auf geordnete Weise durch die rückseitige Aussparung geführt werden. Dieser Sockel ist kompatibel mit Racks von 800mm Breite und 800mm oder 1000m Tiefe (je nach Referenz).
https://global.televes.com/catalog/redirect/tde/de_DE/PSH/533402.pdf
Technische Details
F-Verbinder (Buchse-Buchse) - Keystone
Artikelnummer: FKV100KEY | Artikelreferenz: 546620 | EAN: 8420000000000
Koaxialer Adapter "F" Buchse - "F" Buchse für Pannels mit RJ45 Sockel. Ermöglicht die Umwandlung einer RJ45-Buchse in eine "F"-Buchse für Koaxialkabel.
Technische Details
| Anschluss 1 | F |
| Anschluss 2 | F |
| Ausführung Anschluss 1 | Buchse |
| Ausführung Anschluss 2 | Buchse |
| Geschirmt | ja |
| Kabellänge | - |
| Mit Abschlusswiderstand | - |
Abschließbares Gehäuse mit Montageplatte und Schlüssel BxHxT: 400x400x200 mm
Artikelnummer: MPTGH44 | Artikelreferenz: 589301 | EAN: 8420000000000
Die abschließbaren Gehäuse beinhalten je eine Montageplatte. Sie werden mit einer 3Punkt Verschliessung und einem Schlüssel geliefert. Nach erfolgter Montage der Bauteile, vor Ort oder in der Werkstatt, wird das Gehäuse auf die Montagelochplatte geschraubt. Somit ist eine Fremdeinwirkung auf die Verteilung ausgeschlossen. Das Gehäuse verfügt weiter über Öffnungen an den schmalen Gehäuseseiten zur Kabeleinführung(Größe 130 x 50 mm) und eine Verbindung, Leitung 120cm, zwischen Türe und Gehäuse für den Potentialausgleich. Abmessungen: B400xH400xT200 mm
Technische Details
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | geschlossen |
| Breite | 400 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | - |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 400 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | ja |
| Mit Schloss | ja |
| Montageart | Aufputz |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP23 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 200 mm |
| Transparenter Deckel/Tür | nein |
| Werkstoff des Gehäuses | Stahl |
Abschließbares Gehäuse mit Montageplatte und Schlüssel BxHxT: 400x600x200 mm
Artikelnummer: MPTGH46 | Artikelreferenz: 589302 | EAN: 8420000000000
Die abschließbaren Gehäuse beinhalten je eine Montageplatte. Sie werden mit einer 3 Punkt Verschliessung und einem Schlüssel geliefert. Nach erfolgter Montage der Bauteile, vor Ort oder in der Werkstatt, wird das Gehäuse auf die Montagelochplatte geschraubt. Somit ist eine Fremdeinwirkung auf die Verteilung ausgeschlossen. Das Gehäuse verfügt weiter über Öffnungen an den schmalen Gehäuseseiten zur Kabeleinführung(Größe 130 x 50 mm) und eine Verbindung, Leitung 120cm, zwischen Türe und Gehäuse für den Potentialausgleich. Abmessungen: B400xH600xT200 mm
Technische Details
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | geschlossen |
| Breite | 400 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | - |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 600 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | ja |
| Mit Schloss | ja |
| Montageart | Aufputz |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP23 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 200 mm |
| Transparenter Deckel/Tür | nein |
| Werkstoff des Gehäuses | Stahl |
Abschließbares Gehäuse mit Montageplatte und Schlüssel BxHxT: 600x600x200 mm
Artikelnummer: MPTGH66 | Artikelreferenz: 589303 | EAN: 8420000000000
Die abschließbaren Gehäuse beinhalten je eine Montageplatte. Sie werden mit einer 3 Punkt Verschliessung und einem Schlüssel geliefert. Nach erfolgter Montage der Bauteile, vor Ort oder in der Werkstatt, wird das Gehäuse auf die Montagelochplatte geschraubt. Somit ist eine Fremdeinwirkung auf die Verteilung ausgeschlossen. Das Gehäuse verfügt weiter über Öffnungen an den schmalen Gehäuseseiten zur Kabeleinführung(Größe 130 x 50 mm) und eine Verbindung, Leitung 120cm, zwischen Türe und Gehäuse für den Potentialausgleich. Abmessungen: B600xH600xT200 mm
Technische Details
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | geschlossen |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | - |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 600 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | ja |
| Mit Schloss | ja |
| Montageart | Aufputz |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP23 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 200 mm |
| Transparenter Deckel/Tür | nein |
| Werkstoff des Gehäuses | Stahl |
Abschließbares Gehäuse mit Montageplatte und Schlüssel BxHxT: 600x800x200 mm
Artikelnummer: MPTGH68 | Artikelreferenz: 589304 | EAN: 8420000000000
Die abschließbaren Gehäuse beinhalten je eine Montageplatte. Sie werden mit einer 3 Punkt Verschliessung und einem Schlüssel geliefert. Nach erfolgter Montage der Bauteile, vor Ort oder in der Werkstatt, wird das Gehäuse auf die Montagelochplatte geschraubt. Somit ist eine Fremdeinwirkung auf die Verteilung ausgeschlossen. Das Gehäuse verfügt weiter über Öffnungen an den schmalen Gehäuseseiten zur Kabeleinführung(Größe 130 x 50 mm) und eine Verbindung, Leitung 120cm, zwischen Türe und Gehäuse für den Potentialausgleich. Abmessungen: B600xH800xT200 mm
Technische Details
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Module | - |
| Anzahl der Öffnungen für Flanschplatten | - |
| Anzahl der Reihen | - |
| Art der Abdeckung | Tür |
| Art der Tür | Einzel |
| Ausführung Deckel | geschlossen |
| Breite | 600 mm |
| Breite in Teilungseinheiten | - |
| Deckel mit Überdruckentlastung | nein |
| Einbautiefe | - mm |
| Farbe | - |
| Funktionserhalt | - |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Höhe | 800 mm |
| Innentiefe | - mm |
| Materialstärke Gehäuse | - mm |
| Materialstärke Tür/Deckel | - mm |
| Mit Montageplatte | ja |
| Mit Schloss | ja |
| Montageart | Aufputz |
| Nennstrom (In) | - A |
| Oberflächenschutz | lackiert |
| RAL-Nummer | - |
| Schlagfestigkeit | - |
| Schutzart (IP) | IP23 |
| Schutzart (NEMA) | - |
| Schutzklasse | - |
| Tiefe | 200 mm |
| Transparenter Deckel/Tür | nein |
| Werkstoff des Gehäuses | Stahl |
Montagelochplatte 400x400 mm Wandabstand 19 mm
Artikelnummer: MPTLP44 | Artikelreferenz: 589401 | EAN: 8420000000000
Montagelochplatte zur Installation von Multischaltern, BK-Verstärker und Erdungswinkeln. Die Bauteile werden direkt auf die Metallplatte mit 3mm Blechschrauben befestigt und sind daher sofort mit dem Potenzialausgleich über Erdungsschraube verbunden. Abmessungen: Breite 400 x Höhe 400 mm, Wandabstand 19 mm
Technische Details
| Breite | 400 mm |
| Höhe | 400 mm |
| Lochung | ja |
| Oberflächenschutz | lackiert |
| Werkstoff | Stahl |
Montagelochplatte 400x600 mm Wandabstand 19 mm
Artikelnummer: MPTLP46 | Artikelreferenz: 589402 | EAN: 8420000000000
Montagelochplatte zur Installation von Multischaltern, BK-Verstärker und Erdungswinkeln. Die Bauteile werden direkt auf die Metallplatte mit 3mm Blechschrauben befestigt und sind daher sofort mit dem Potenzialausgleich über Erdungsschraube verbunden. Abmessungen: Breite 400 x Höhe 600 mm, Wandabstand 19 mm
Technische Details
| Breite | 400 mm |
| Höhe | 600 mm |
| Lochung | ja |
| Oberflächenschutz | lackiert |
| Werkstoff | Stahl |
